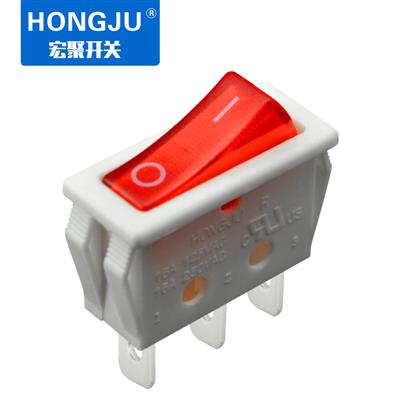

船型開關也稱波形開關，其結構與鈕子開關相同，只是把鈕柄換成船型。船型開關常用作電子設備的電源開關，其觸點分為單刀單擲和雙刀雙擲等幾種，有些開關還帶有指示燈。接下來，宏聚電子為大家詳細說下船型開關怎么接線和船型開關6腳怎么接。

一、船型開關怎么接線

1.首先辨識開關是哪種開關，三腳或是四角

2.需要先認識一下三腳的開關的結構

3.三腳的開關的接線法：

中間的腳為A點，兩側的：一個是A正點，一個是A負點。

接法有兩種：

1.單獨的一條零線接在腳3上，這樣是開關閉合時燈亮，開關打開時不亮，起用電指示的作用。

2.把腳2和腳3連在一起，于是，當開關閉合時燈被短路不亮，開關打開時燈接在用電器和火線上發亮，起用電指示的作用。

正常情況下燈會亮。

二、船型開關6腳怎么接

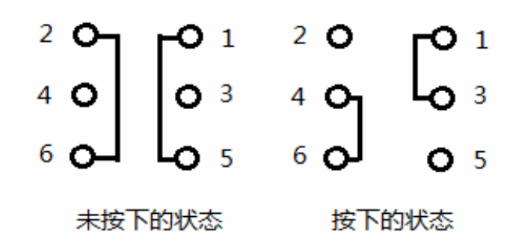

六腳自鎖開關原理圖和接法：

六腳開關（六腳自鎖開關）也就是雙刀雙擲開關，引腳共2排，每排3個引腳，中間一根是公共端，對應他左右2個腳一個常開一個常閉，另外一排和這個一樣，常開對常開，公共點對公共點，常閉對常閉，但是是完全獨立的2組，將他們連接起來才是通路。

接法：公共點14是常閉，36常開，如果是單路接12或23都可以。

每一排是一個單獨的單刀雙擲開關，中間的是公共的，六引腳自鎖開關是一個雙刀雙擲開關，圖上用黑線相連的部分，其他部分均不相連。
